Toto je odkaz pro servisní přiručku k vozu Nissan 200sx S13.

kód motoru : CA18DET

rok výroby: 1988-1993

všobecné informace kód motoru - CA18DET

Motor:

Kód motoru CA 18DET

Zdvihový objem(cc)1809

Volnoběžné otáčky(upm)850 ± 50

Kompresní tlak  Normální(bar)11.77

Minimum(bar)9.81

Tlak oleje(bar / ot/min)3.5 - 4.1/3000

Palivový systém (výrobce a typ)  Nissan ECCS

Šrouby nastavení (A= volnoběžné otáčky B= CO)

Pořadí pálení 1-3-4-2

Předstih (před HÚ)(° / upm)15 ± 2/850

Odpor zapalovací cívky, primár(ohm)0.6 - 0.8

Odpor zapalovací cívky, sekundár(ohm)6000 - 8000

Svíčky (výrobce a typ) (- 1991): NGK BCPR6ES -11 (1992 -): NGK PFR6A-11

Vstřikovací tlak / systémový tlak(bar)(- 1991): 2.5 (1992 -): 1.96

CO obsah(%)(- 1991): < 2.0 (1992 -): < 0.5

CO2(%)(- 1991): 13.0 - 16.0 (1992 -): 14.5 - 16.0

HC(ppm)(- 1991): 300 (1992 -): 100

O2(%)(- 1991): 0.5 - 2.0 (1992 -): 0.1 - 0.5

Lambda (1992 -): 0.98 - 1.02

Teplota oleje během zkoušky(°C)60

Zvýšený volnoběh(upm)2800-3200

CO při zvýšeném volnoběhu(%)< 0.3

Uzavřít zkušební smyčku v: (upm)(upm)600-1300

Změna Lambdy (Delta Lambda) 0.03

Chladící systém:

Tlak víčka chladiče(bar)0.78 - 0.98

Termostat otvírá při(°C)82

Umístění řemenů:

Elektrické zařízení:

Akumulátor(Ah)60

Alternátor(A)80

Brzdy:

Tloušťka kotouče, vpředu, min.(mm)20

Tloušťka kotouče, vzadu, min.(mm)8

Řízení a geometrie podvozku:

Sbíhavost, vpředu(°)0°00' - 0°12'

Odklon, vpředu(°)-1°25' - +0°05'

Záklon rejdového čepu, vpředu(°)5°55 - 7°25'

Příklon rejdového čepu, vpředu(°)12°25' - 13°55'

Sbíhavost, vzadu(°)0°00' - 0°28'

Odklon, vzadu(°)-1°40' - -0°40'

Kola a pneumatiky:

Rozměr pneu 195/60R15

Tlak v pneu vpředu(bar)2.0 - 2.2

Tlak v pneu vzadu(bar)2.3 - 2.5

Plnící množství:

Olejová vana, včetně filtru(l)3.5

Převodovka manuální:  Plnící množství převodovky(l)2.4

Diferenciál(l)1.8

Automatická převodovka:

Plnící množství převodovky(l)7.9

Diferenciál(l)1.8

Chladící systém(l)7.0

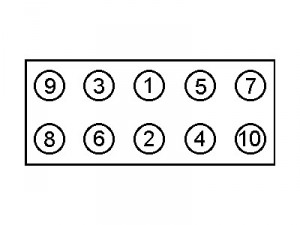

Utahovací momenty:

Stupeň 1(Nm)29

Stupeň 2(Nm)103

Stupeň 3(°)-180°

Stupeň 4(Nm)29

Stupeň 5(Nm)103

Náboj vpředu (Nm)147 - 216

Náboj vzadu(Nm)206 - 275

Kolové matky(Nm)98 - 118

Svíčky(Nm)20 - 29
